Решение для серийного производства пресс-форм для высокоточных автокресел без доработок
2026-07-17
Описание проекта
Заказчик: Производитель автомобильных сидений.
Задача: Разработать пресс-форму для ключевого компонента автокресла. Основная сложность заключалась в сложной геометрии детали с нерегулярными изгибами по всему контуру и чрезвычайно строгим допуском на профиль — всего ±0,25 мм. Это предъявляло высочайшие требования к точности проектирования пресс-формы и стабильности размеров в процессе литья.
Параметры изделия

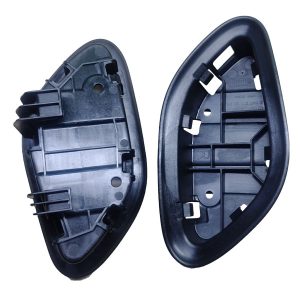

- Наименование: компонент автомобильного сиденья
- Материал: PA6 + 30% стекловолокна
- Габариты: 192 x 99 x 69 мм
- Конструкция формы: 1+1 гнезда (левая и правая деталь)
- Ключевое требование: Допуск на профиль контура+/-0.25mm
Наше решение
Столкнувшись с этой сложной задачей, нашей ключевой стратегией стало "предотвращение, а не исправление". Мы решили устранить потенциальную деформацию на самом раннем этапе с помощью цифрового анализа.

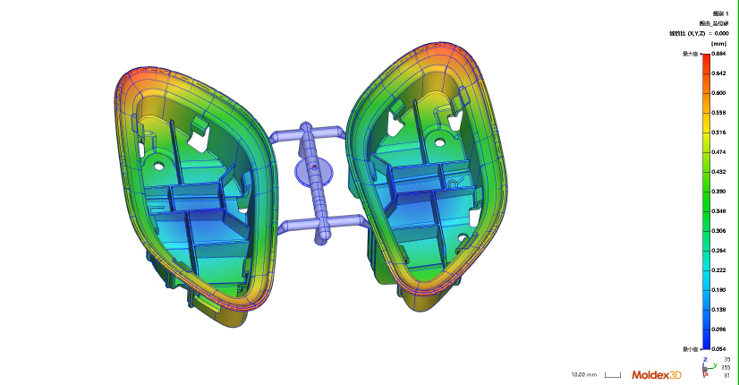

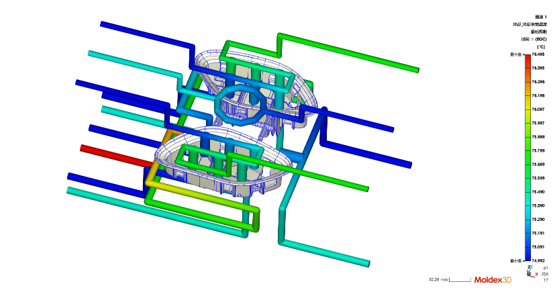

1. Детальный анализ Moldflow: Мы не спешили с проектированием. Вместо этого мы провели серию всесторонних симуляций процесса литья с использованием передового программного обеспечения Moldex3D. Это позволило нам точно предсказать поведение расплавленного пластика в полости формы, распределение давления, процесс охлаждения и, как следствие, определить оптимальное местоположение литника.

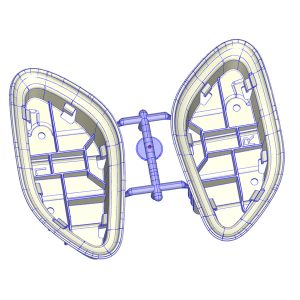

2. Креативная предварительная деформация: Основываясь на данных о прогнозируемой деформации, полученных из анализа Moldflow, мы применили метод обратного инжиниринга. Мы внесли точные "пре-деформационные" изменения в 3D-модель изделия, то есть скорректировали модель в направлении, противоположном прогнозируемому короблению.

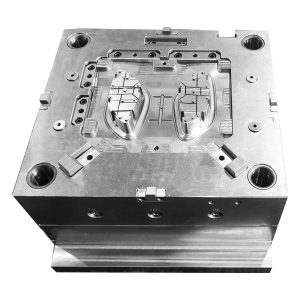

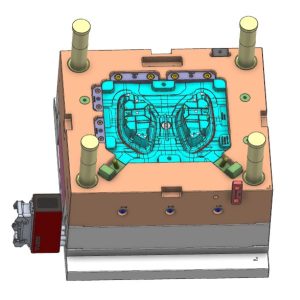

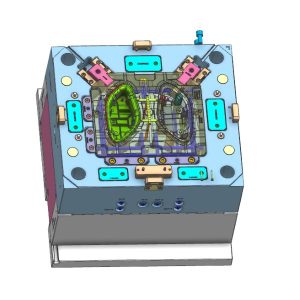

3. Прецизионное изготовление: Проектирование и изготовление пресс-формы производилось уже на основе финальной, оптимизированной 3D-модели. Каждый этап производства строго контролировался, чтобы обеспечить полное соответствие физической формы нашему цифровому проекту.
Результат и отзыв клиента
Т0 – Успешный запуск в серийное производство с первого же испытания!
Благодаря тщательному предварительному анализу и точной предварительной деформации, изделия, полученные уже при первом испытании пресс-формы (T0), полностью соответствовали строжайшему допуску в ±0,25 мм. Пресс-форма не потребовала никаких доработок или корректировок и была немедленно запущена в серийное производство. Заказчик высоко оценил нашу эффективность, точность и способность предоставить готовое решение "под ключ", отметив, что это сэкономило ему драгоценное время и средства на разработку.
