Прецизионная пресс-форма для вентиляторного колеса системы наддува: решение для высокоточного динамического баланса

2026-06-12

Компания [Ваша компания] успешно разработала и изготовила пресс форму для литья пластика для сложного изделия – вентиляторного колеса системы наддува . Данный проект – яркий пример того, как профессиональное проектирование пресс форм и строгий контроль на всех этапах позволяют достичь выдающихся результатов даже при самых жёстких технических требованиях.

Требования к изделию

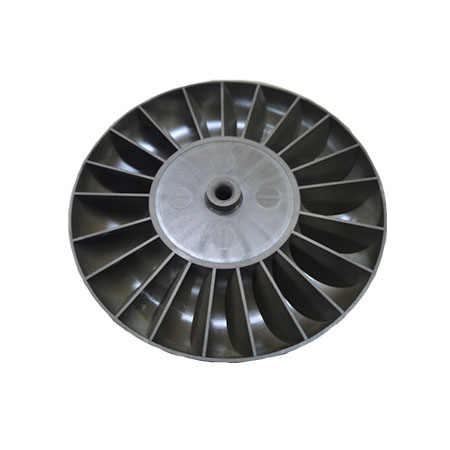

Изделие представляет собой литьевую деталь – вентиляторное колесо, которое в процессе высокоскоростного вращения должно сохранять идеальный динамический баланс. Ключевые параметры:

Материал: PPS+GF40 (стеклонаполненный полифениленсульфид)
Габариты: D84×17 мм
Внешняя поверхность: глянцевая
Конфигурация пресс-формы: 1 гнездо
Конструктивная особенность: наличие наклонных рёбер на обратной стороне
Критическое требование: значение динамического дисбаланса не должно превышать 0,1 мм при высокоскоростном вращении

Решение для пресс-формы

Для достижения столь жёсткого допуска по балансировке наша команда применила комплексный подход, характерный для изготовления прецизионных пресс-форм.

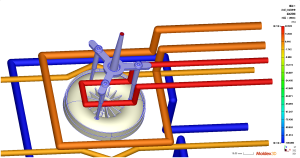

Точное моделирование литья (CAE-анализ)
Ещё на этапе проектирования пресс форм для литья пластмасс мы провели детальный анализ течения расплава. Это позволило определить оптимальное расположение литника и обеспечить равномерное заполнение формы, что критически важно для минимизации внутренних напряжений и последующей деформации.

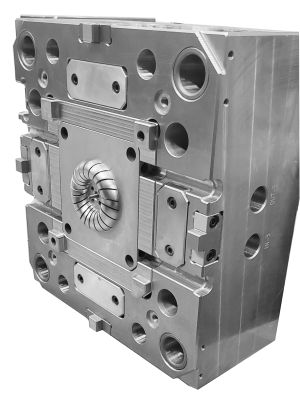

Строгий контроль изготовления
В процессе производства литьевой пресс формы мы уделили особое внимание:
- Размеру литника: точная обработка литникового канала для стабильности впрыска.
- Допускам формообразующих частей: все размеры зоны заливки на матрице и пуансоне выдерживались с высокой точностью.
- Системе охлаждения: равномерное расположение водяных каналов по всей форме обеспечило стабильный тепловой режим, предотвратив неравномерную усадку материала.

Благодаря такому подходу, где каждый этап изготовления пресс форм контролировался на микроуровне, удалось полностью исключить факторы, приводящие к дисбалансу.

Результаты и обратная связь

Уже на третьей пробной отливке (T3) пресс-форма показала стабильное соответствие всем требованиям заказчика. Изделие успешно прошло контроль динамического баланса (в пределах 0,1 мм) и было запущено в серийное производство. Заказчик высоко оценил качество литья пластмасс под давлением и оперативность выполнения работ.

Почему стоит выбрать нас?

Мы специализируемся на изготовлении пластиковых пресс форм любой сложности для различных отраслей:

Автомобильная промышленность: пресс-формы для автомобильных пластиковых деталей, компонентов интерьера и экстерьера.
Медицинская техника: пресс-формы для корпусов медицинских приборов и расходных материалов.
Промышленное оборудование: корпуса панелей управления, корпуса датчиков, клеммные коробки, корпуса счётчиков и ИБП.
Потребительская электроника: производство пластиковых корпусов для умных устройств и 3C-электроники.

Мы предлагаем полный цикл: проектирование, изготовление пресс форм, пробные отливки и запуск в серию. Наши решения базируются на глубоком анализе и многолетнем опыте. Обращайтесь к нам за качественными пресс формами из Китая по оптимальной цене!
