Решение для высокоточных пресс-форм: Как мы преодолели допуск +/-1 мм для крупногабаритных автомобильных деталей
2026-05-07
В современной индустрии производства пресс-форм для автопрома изготовление крупных, сложных и высокоточных компонентов является главным критерием оценки технического уровня компании, занимающейся прецизионными формами . Сегодня мы делимся успешным кейсом о том, как мы решили сложную задачу по обеспечению допуска по контуру для большого кронштейна спинки автомобильного сиденья, добившись готовности к серийному производству уже на этапе T3.
Двойное испытание размером и точностью

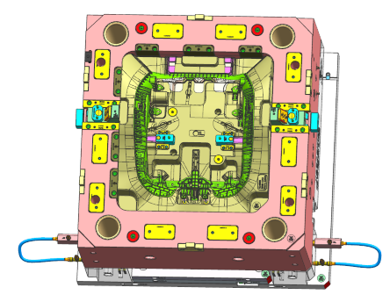

- Изделие: Большой кронштейн спинки автомобильного сиденья.
- Габариты: 478 x 523 x 195 мм.
- Материал: PP+GF30 (Полипропилен с 30% стекловолокна).
- Ключевая проблема: Изделие имеет большие размеры, нерегулярный дугообразный контур и требует строгого допуска по профилю +/-1 мм. Присутствие стекловолокна вызывает значительную деформацию в процессе литья пластмасс под давлением из-за усадки и ориентации молекул.
Для любого производителя литья под давлением это серьезный вызов. Обеспечение соответствия конечного изделия конструкторским размерам при идеальном контроле контура стало главной задачей, которую мы, как производитель пресс-форм на заказ , должны были решить.
Наше решение: От прогнозирования до точного контроля
Мы отказались от традиционного метода проб и ошибок в пользу системного подхода к решениям для пресс-форм.

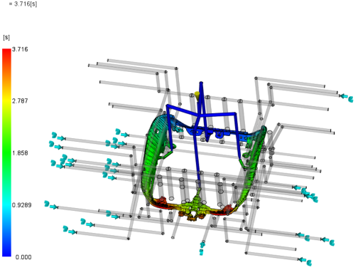

- Глубокий анализ течения расплава (Анализ моделирования формования) На этапе проектирования литьевых форм мы провели детальный CAE-анализ. Это было не просто моделирование заполнения, а точное прогнозирование течения, усадки и коробления материала PP+GF30 в данной конструкции. Многократное моделирование позволило нам найти оптимальное расположение литника, минимизировав внутренние напряжения с самого начала.
- Инновационная конструкция системы охлаждения пресс-формы (Инновационный дизайн системы охлаждения) Это стало ключом к нашему успеху. Мы разработали продуманную и асимметричную систему каналов охлаждения. Благодаря независимой терморегуляции в разных зонах пресс-формы мы смогли реализовать "дифференциальный контроль температуры". Это позволило нам активно управлять процессом охлаждения изделия, ускоряя или замедляя его в определенных областях для компенсации естественной деформации материала. Такой точный контроль является одной из ключевых технологий для изготовления высокоточных пресс-форм.
- Прецизионное изготовление пресс-форм (изготовление пресс форм для литья пластмасс) Даже лучший проект требует первоклассной обработки литьевых форм . Наш завод по производству пресс-форм использовал высокоточные обрабатывающие центры с ЧПУ и проволочно-вырезную электроэрозионную обработку, чтобы каждая деталь формы идеально соответствовала чертежам, обеспечивая прочную основу для точности конечного продукта.
